1、適用范圍：

1.1適用于有襯里消防水帶、消防濕水帶扽消防水帶延伸率、膨脹率和扭轉方向試驗；

1.2適用于規格為Ф25mm、Ф40mm、Ф50mm、Ф65mm、Ф80mm、Ф100mm、Ф125mm、Ф150mm以及型號為8型、10型、13型、16型、20型、25型的消防水帶試驗。此規格和型號為標準配置，需要另外增加的規格和型號費用另算。

1.3與我公司“ZY6501-PC消防水帶水壓綜合試驗機”以及接口裝置配合使用，需另購；

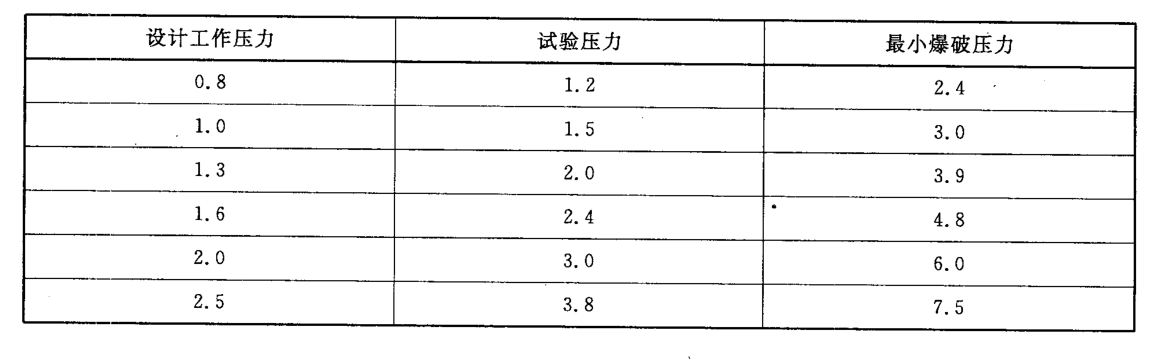

1.4適用于表1工作壓力、試驗壓力、最小爆破壓力.單位：MPa

表1

2、符合標準：

符合GB6246-2011《消防水帶》第5.7節延伸率、膨脹率以及扭轉方向試驗。

3、技術參數：

3.1試驗方法：取試樣長度大于15m，一端與水壓源相接，另一端固定在專用夾具上。罐水并排盡空氣后關閉排氣閥。升壓至0.1MPa，待試樣延伸穩定后，測定此時試樣的長度、兩端及中間共三處周長的算術平均值，然后均勻地升壓設計工作壓力，待試樣延伸穩定后，再測定此時試樣長度、相應三處周長的算術平均值并觀察其扭轉方向。

3.2扭轉架規格：長16m(含扭轉裝置)， 高1.4m  寬0.4m；

3.3扭轉裝置一套

3.4材質：采用方鋼，平面采用1.2mm厚鋼板經高溫烤漆處理；

3.5水壓源：采用我公司“ZY6501-PC消防水帶水壓綜合試驗機”以及接口裝置配合使用，需另購；

3.6延伸率和膨脹率采用鋼尺測得。

圖2、扭轉裝置
